工作流

概述

工作流模块提供可视化的 AI 流程编排能力，支持通过拖拽方式设计工作流和对话流，无需编码即可构建复杂的 AI 应用流程。

流程类型

系统支持两种流程类型：

工作流（Workflow）

面向自动化任务的有向无环图（DAG）编排，适用于：

• 批量数据处理
• 自动化报告生成
• 多步骤 AI 任务
• 定时触发的业务流程

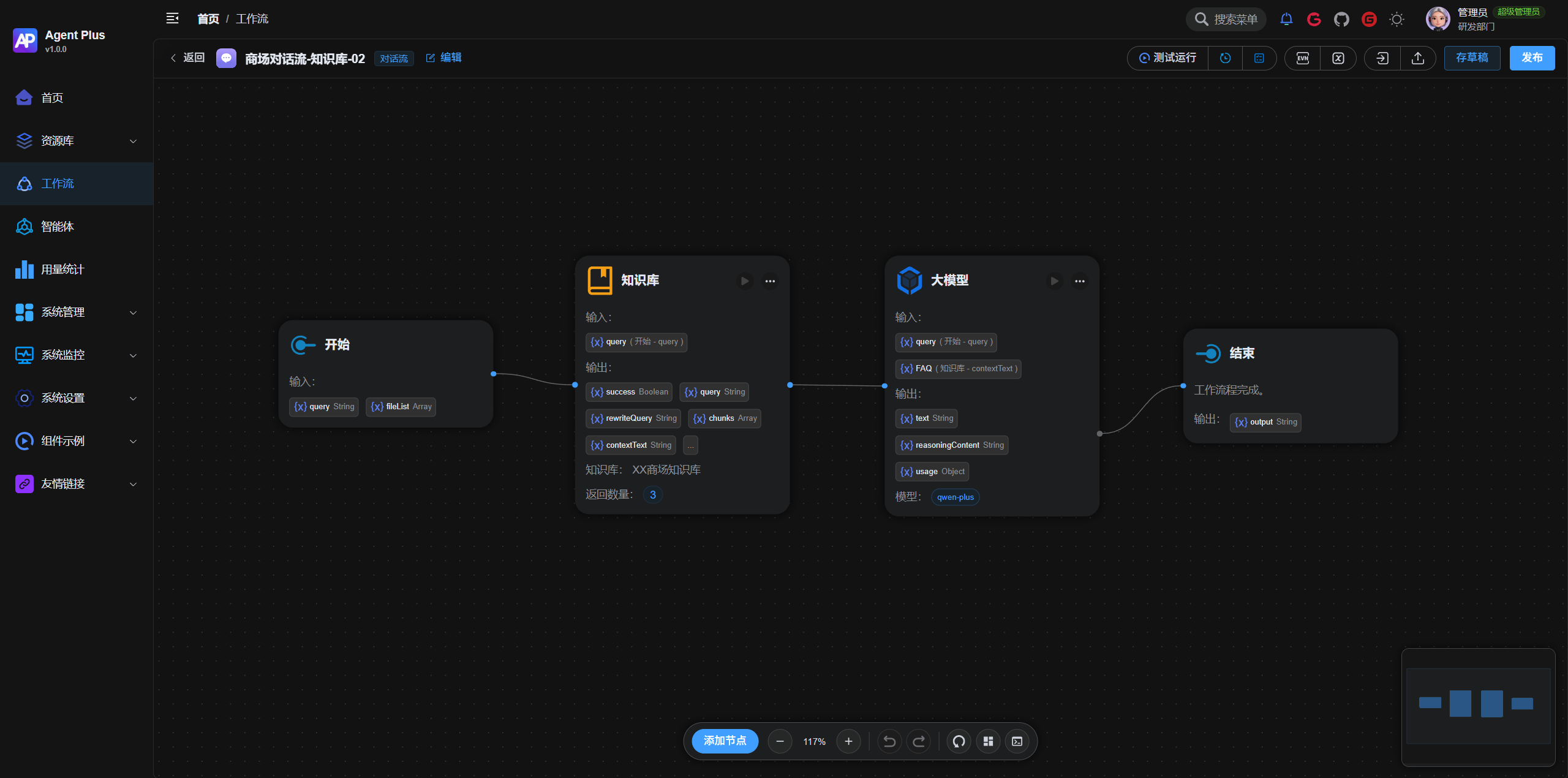

对话流（Chatflow）

面向多轮对话场景的流程编排，适用于：

• 智能客服
• 智能问答助手
• 流程式对话引导
• 多轮任务型对话

流程管理

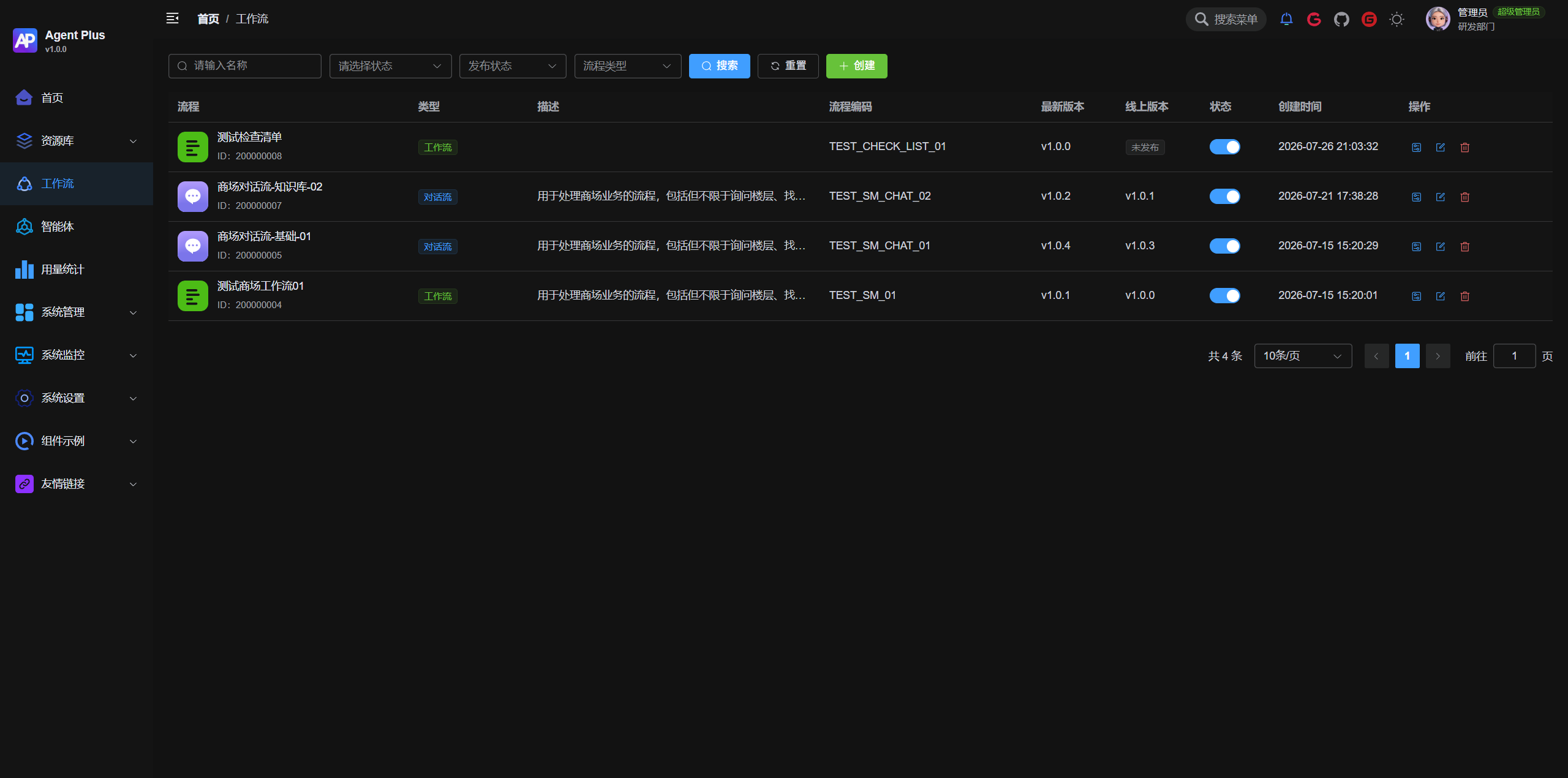

流程列表

• 新增流程：创建新的工作流或对话流
• 编辑流程：修改流程基本信息
• 设计流程：进入可视化编排界面
• 版本管理：查看历史版本、切换版本

版本管理

• 语义化版本：采用 v1.0.0 格式的版本号
• 版本备注：记录每次修改的内容说明
• 版本切换：可查看和回滚到任意历史版本
• 发布状态：区分草稿、已发布、线上版本

发布流程

• 存草稿：保存当前编辑内容，不影响线上运行
• 发布：将当前版本发布为线上版本
• 发布记录：记录每次发布的时间和操作人

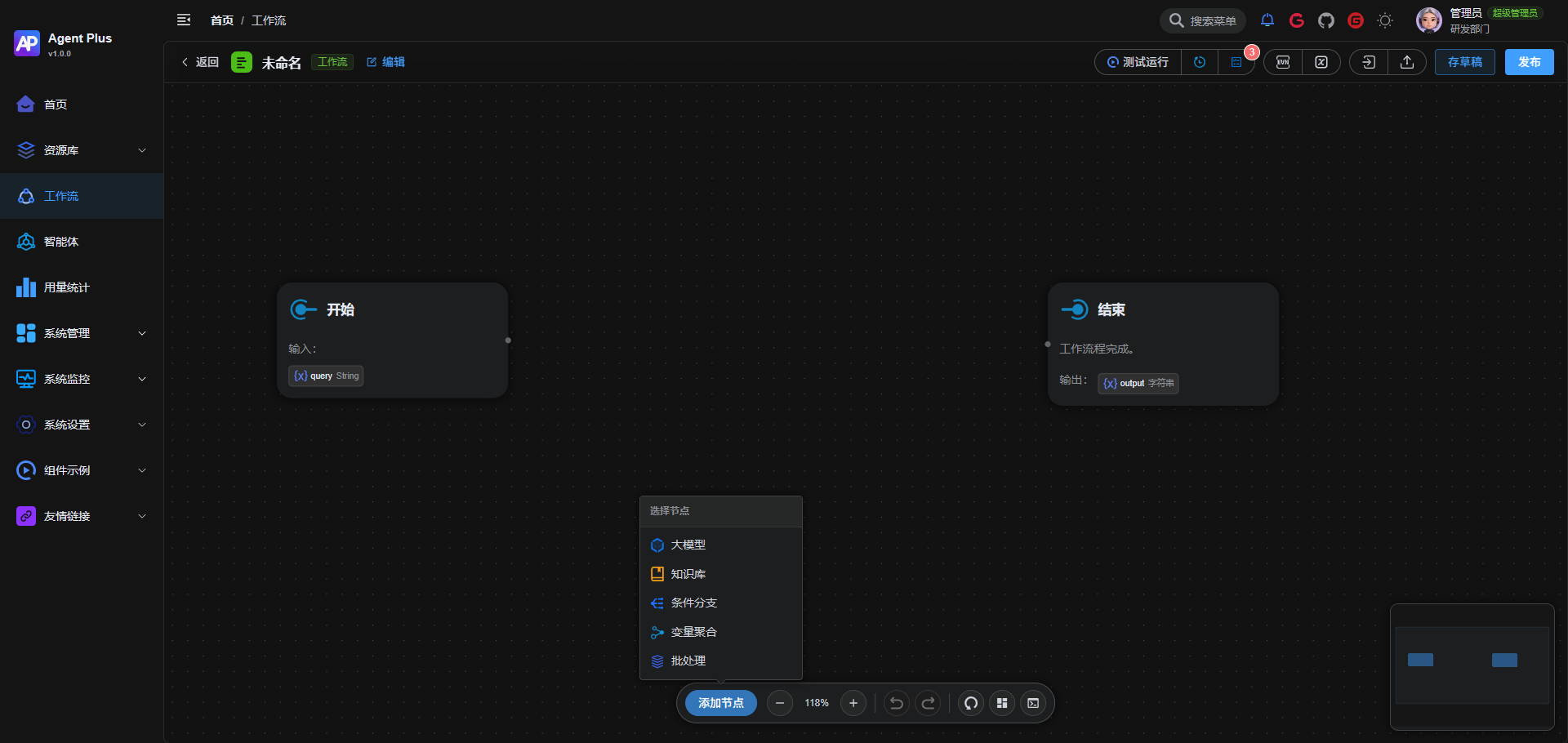

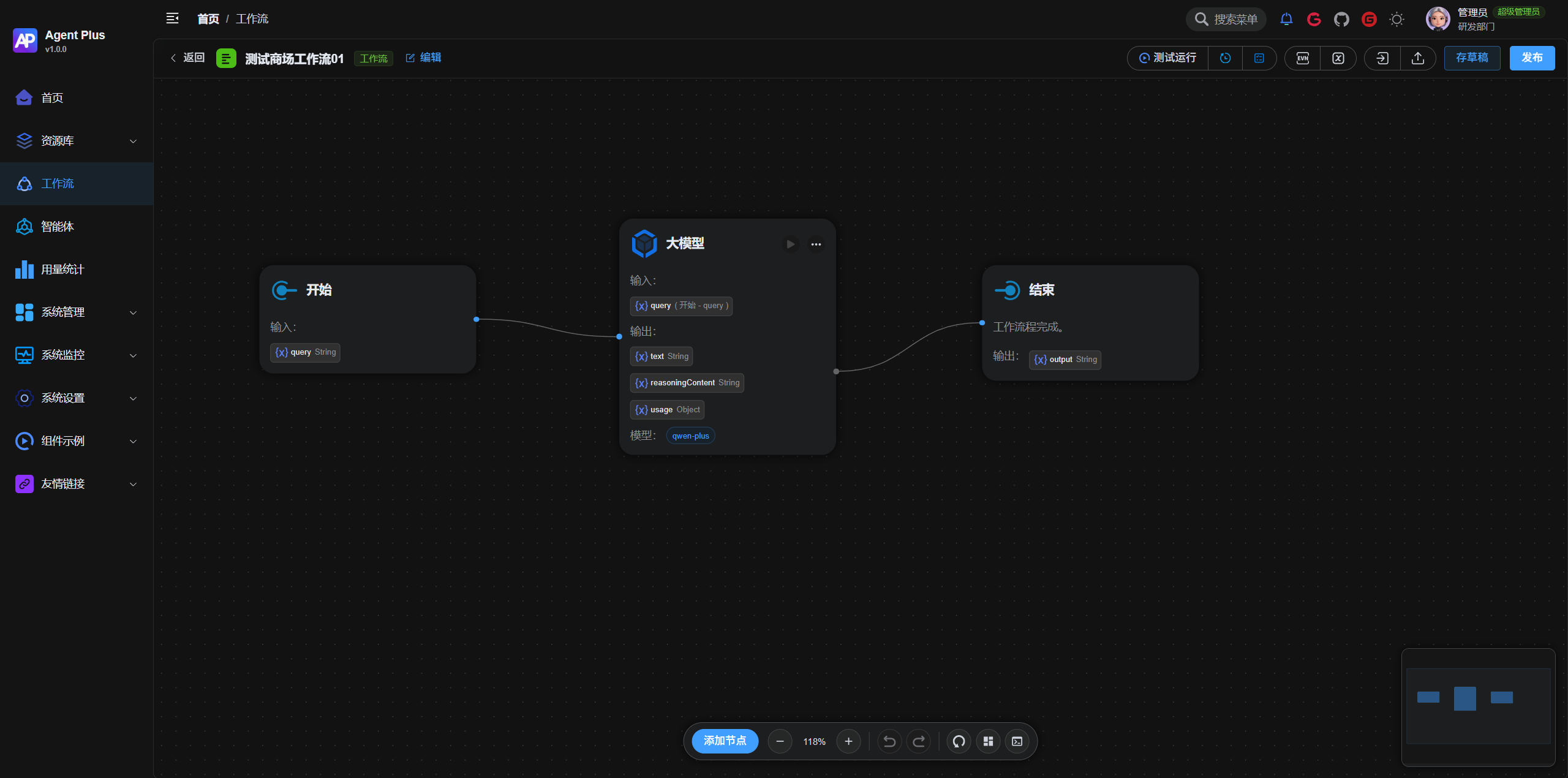

可视化设计器

画布操作

• 拖拽节点：点击添加节点或者点击节点右侧+号可以添加新节点，可以拖拽摆放位置
• 连线：拖拽节点连接点创建连线
• 拖拽移动：拖动节点调整位置
• 缩放平移：滚轮缩放画布，拖拽平移画布
• 自动布局：一键自动整理节点布局
• 复制粘贴：复制选中节点到剪贴板
• 修改撤回：Control + Z 可以撤回修改
• 删除：删除选中的节点和连线
• 导入/导出：流程配置的导入导出

节点面板

左侧展示可用的节点类型，按分类组织：

• 基础节点：Start、End
• AI 节点：LLM、Knowledge
• 工具节点：Tool
• 逻辑节点：Condition、Aggregator、Batch

属性面板

右侧展示选中节点的配置：

• 节点名称：自定义节点显示名称
• 节点配置：各节点类型的具体参数
• 输入参数：定义节点的输入
• 输出变量：查看节点输出的变量

节点类型

Start（开始节点）

流程的入口节点，用于定义流程的全局输入参数。

• 输入参数定义：添加流程的输入参数
• 参数类型：支持文本、数字、布尔值、对象、数组等
• 参数默认值：设置参数的默认值
• 参数说明：描述参数的用途

End（结束节点）

流程的出口节点，用于定义流程的输出结果。

• 输出配置：定义要输出的变量
• 变量映射：将其他节点的输出映射为流程输出

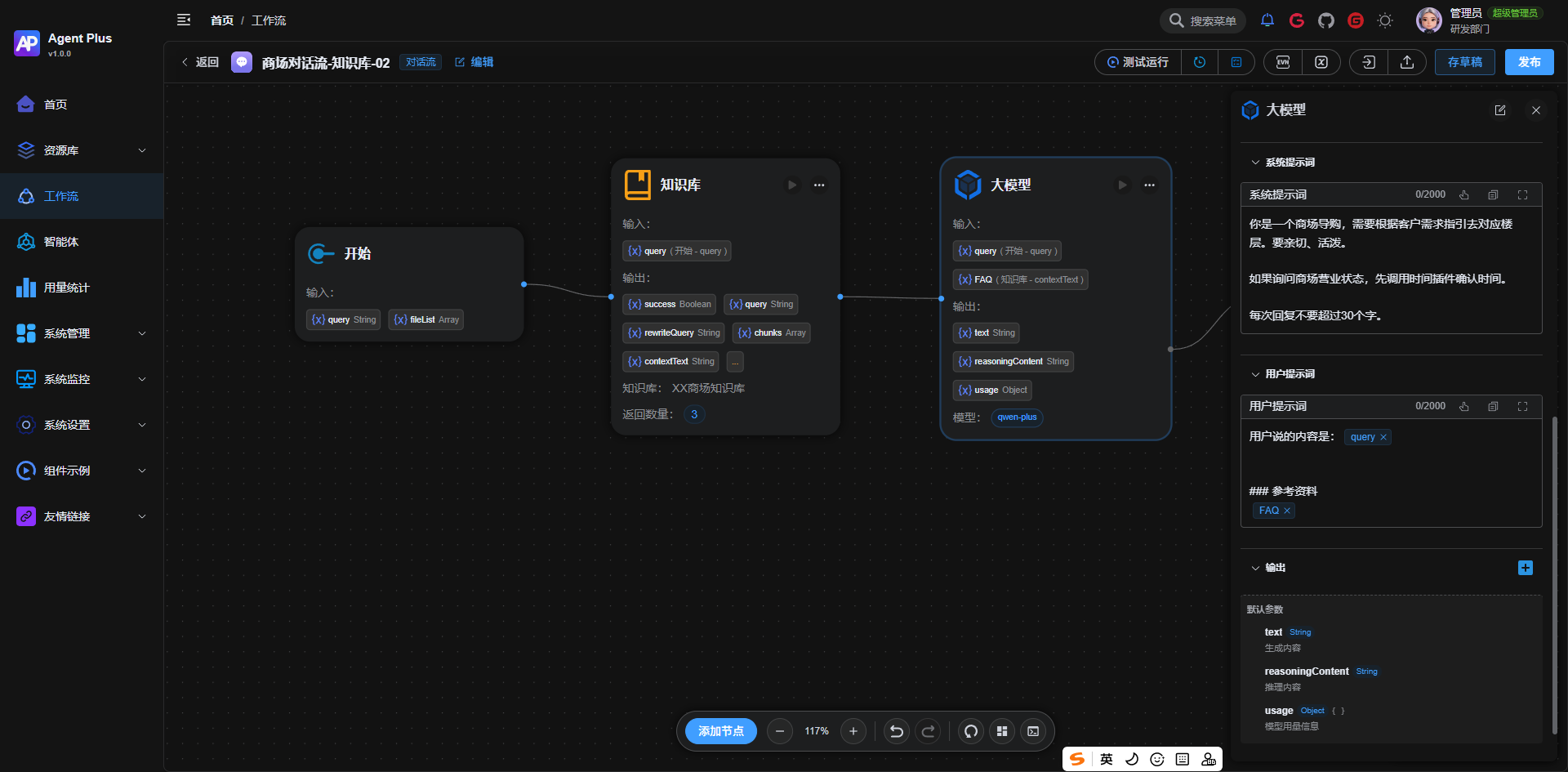

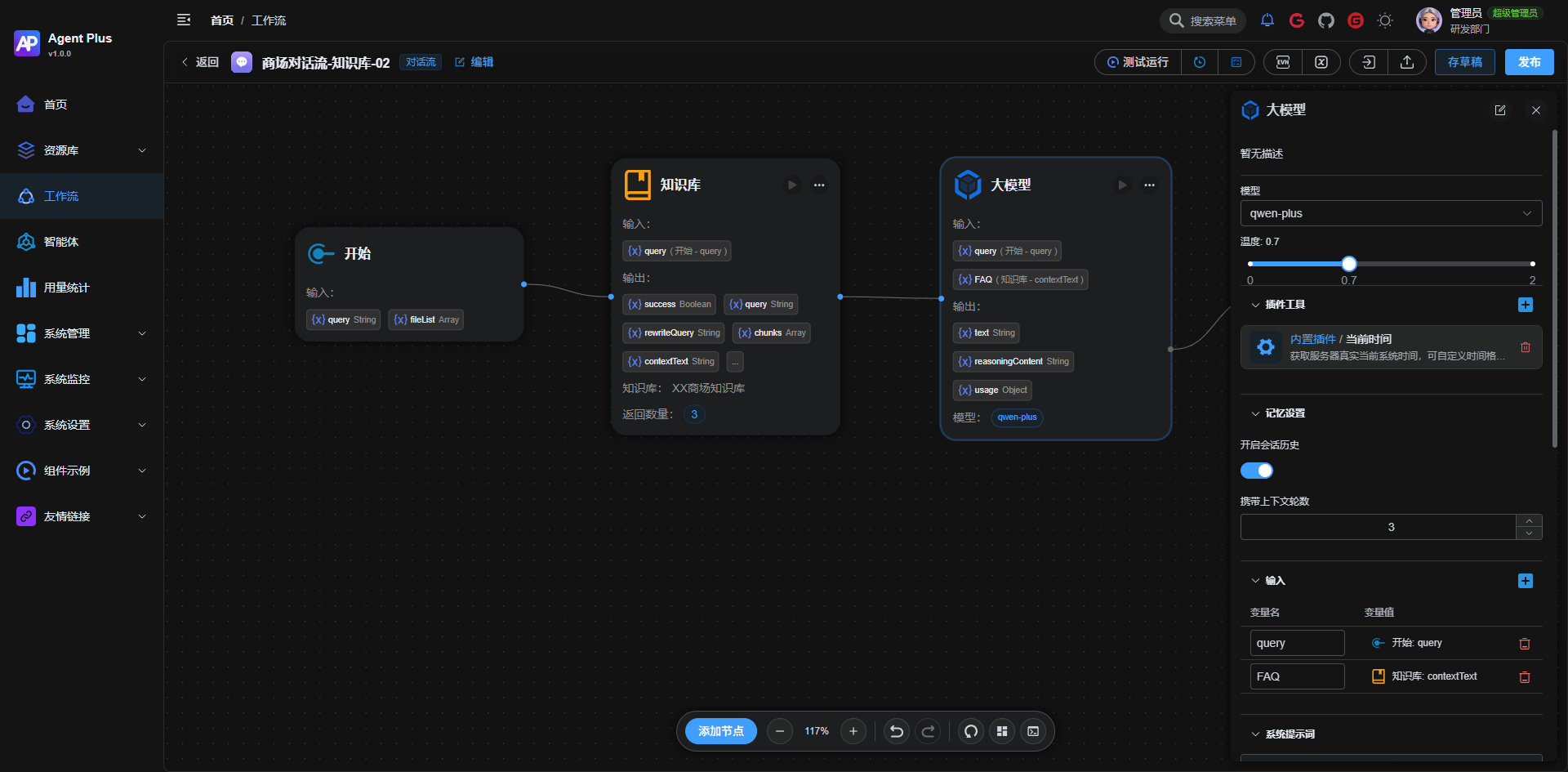

LLM（大语言模型节点）

调用大语言模型进行文本生成、对话、推理等任务。

• 模型选择：从已配置的模型中选择
• 系统提示词：设置模型的角色设定
• 用户提示词：输入问题或任务描述，支持变量引用
• 温度参数：控制输出的随机性
• 最大 Token：限制输出长度
• 工具绑定：选择该节点可调用的工具（可选）
• 上下文引用：引用其他节点的输出作为上下文

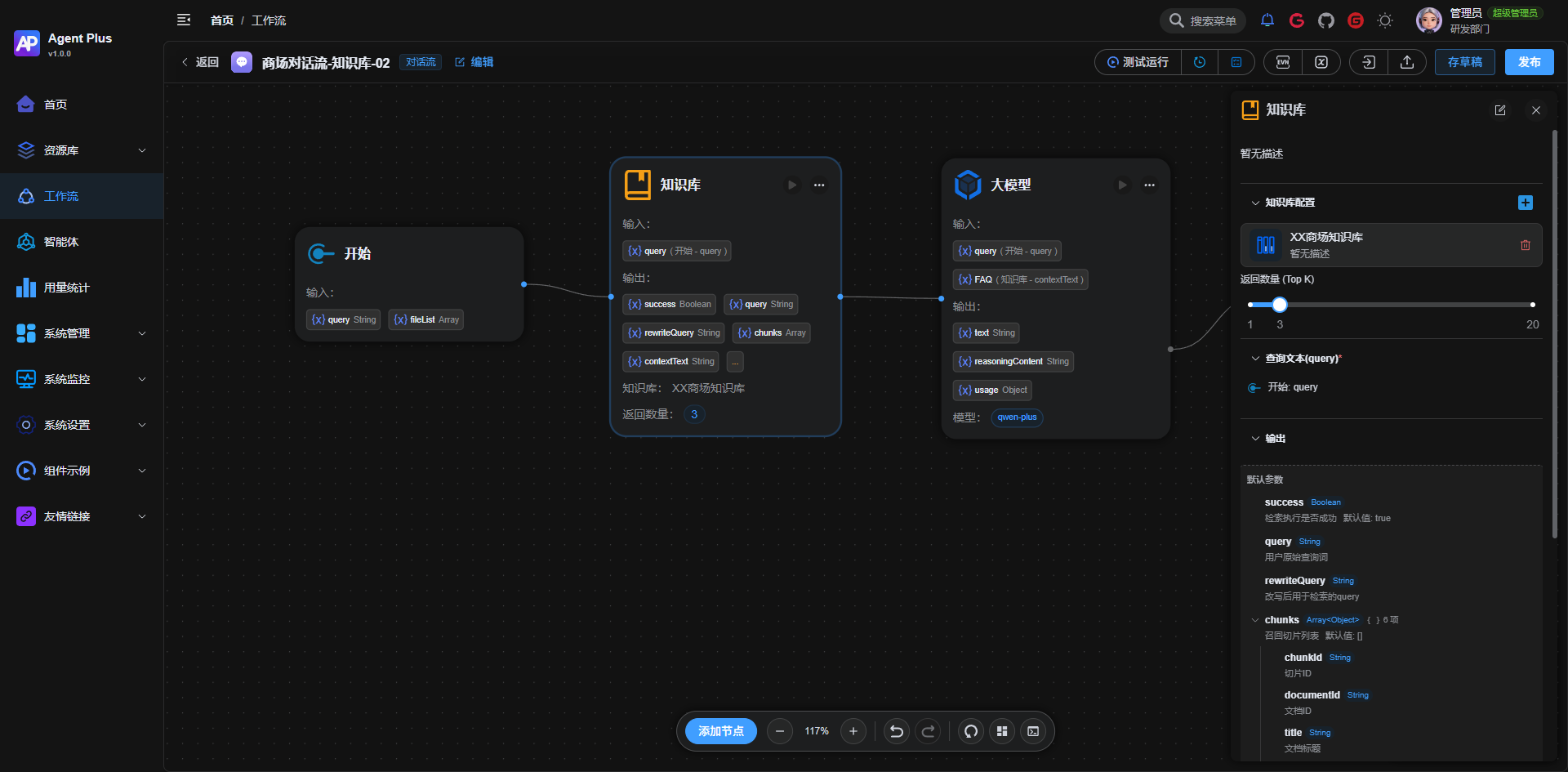

Knowledge（知识库检索节点）

从知识库中检索相关内容，为 LLM 提供参考信息。

• 知识库选择：选择要检索的知识库
• 检索内容：输入检索文本，支持变量引用
• Top K：设置返回结果数量
• 相似度阈值：过滤低相似度结果
• 结果格式：配置检索结果的格式

Tool（工具调用节点）

调用已注册的工具执行特定任务，如 HTTP 请求、数据处理等。

• 工具选择：从工具库中选择工具
• 参数配置：填写工具的输入参数，支持变量引用
• 结果处理：获取工具的返回值

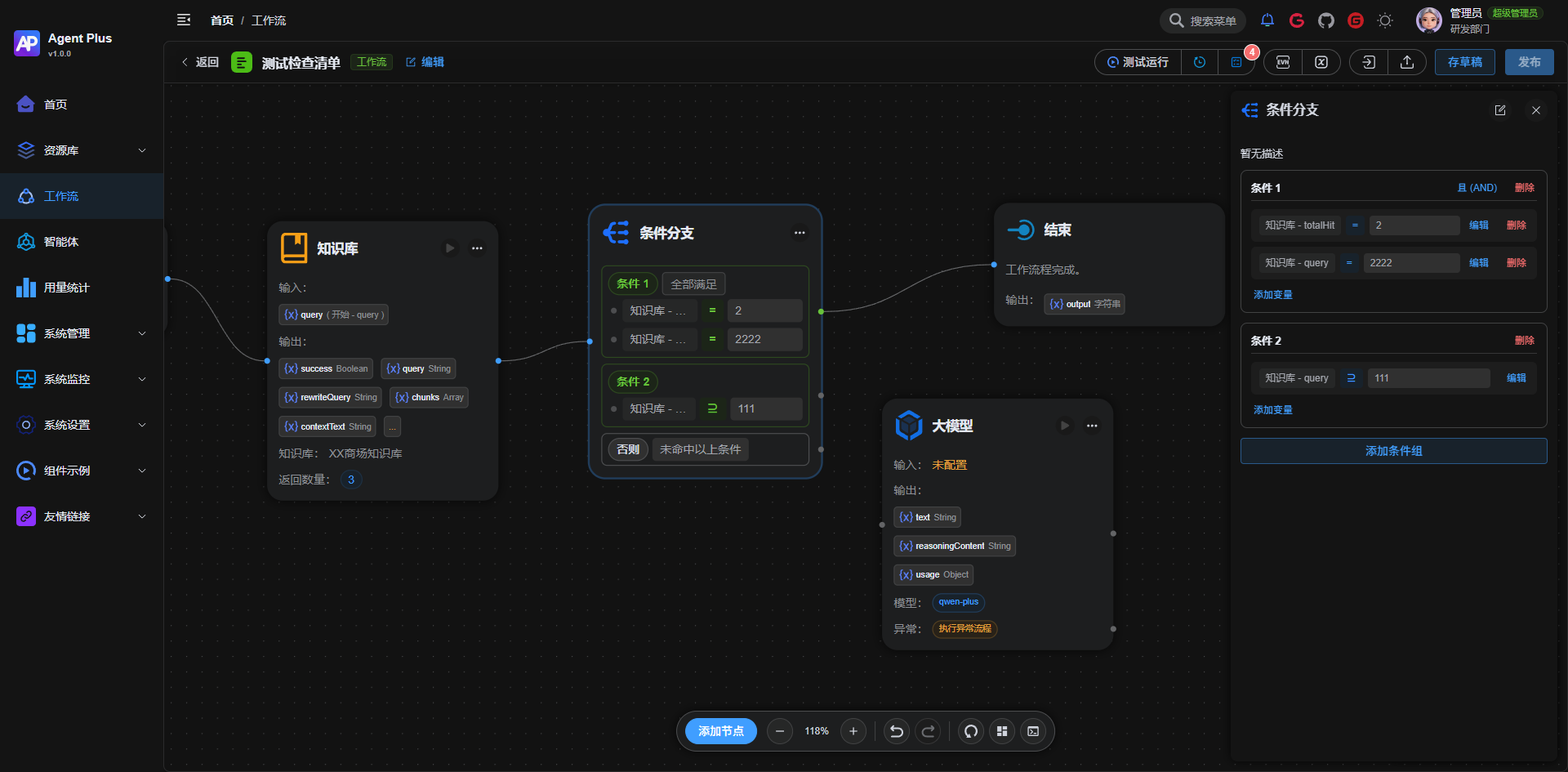

Condition（条件分支节点）

根据条件判断进行分支路由，实现流程的条件控制。

• 条件配置：添加多个条件分支
• 条件表达式：支持 ==、!=、>、>=、<、<=、contains 等运算符
• 变量引用：引用其他节点的输出作为判断条件
• 默认分支：条件都不满足时走的分支

Aggregator（变量聚合节点）

将多个变量聚合为一个变量，用于数据整合。

• 聚合配置：添加要聚合的变量
• 聚合方式：支持列表拼接、对象合并等
• 结果输出：输出聚合后的变量

Batch（批处理节点）

对列表数据进行批处理，并行处理多个子任务。

• 输入列表：选择要处理的列表变量
• 子流程设计：设计处理单个元素的子流程
• 并行执行：多个元素并行处理提高效率
• 结果收集：收集所有子流程的输出

变量系统

参数变量引用

在节点输入参数和结束节点输出参数，支持选择引用的变量。

文本中变量引用

在节点配置中(提示词、回答等)使用 {{xxx}} 语法引用当前节点的输入参数，变量选择组件支持@唤起变量选择。

环境变量

• 环境变量配置：在设计器中配置环境变量
• 使用场景：API 密钥、数据库连接等敏感信息
• 版本隔离：不同版本可配置不同的环境变量

测试与调试

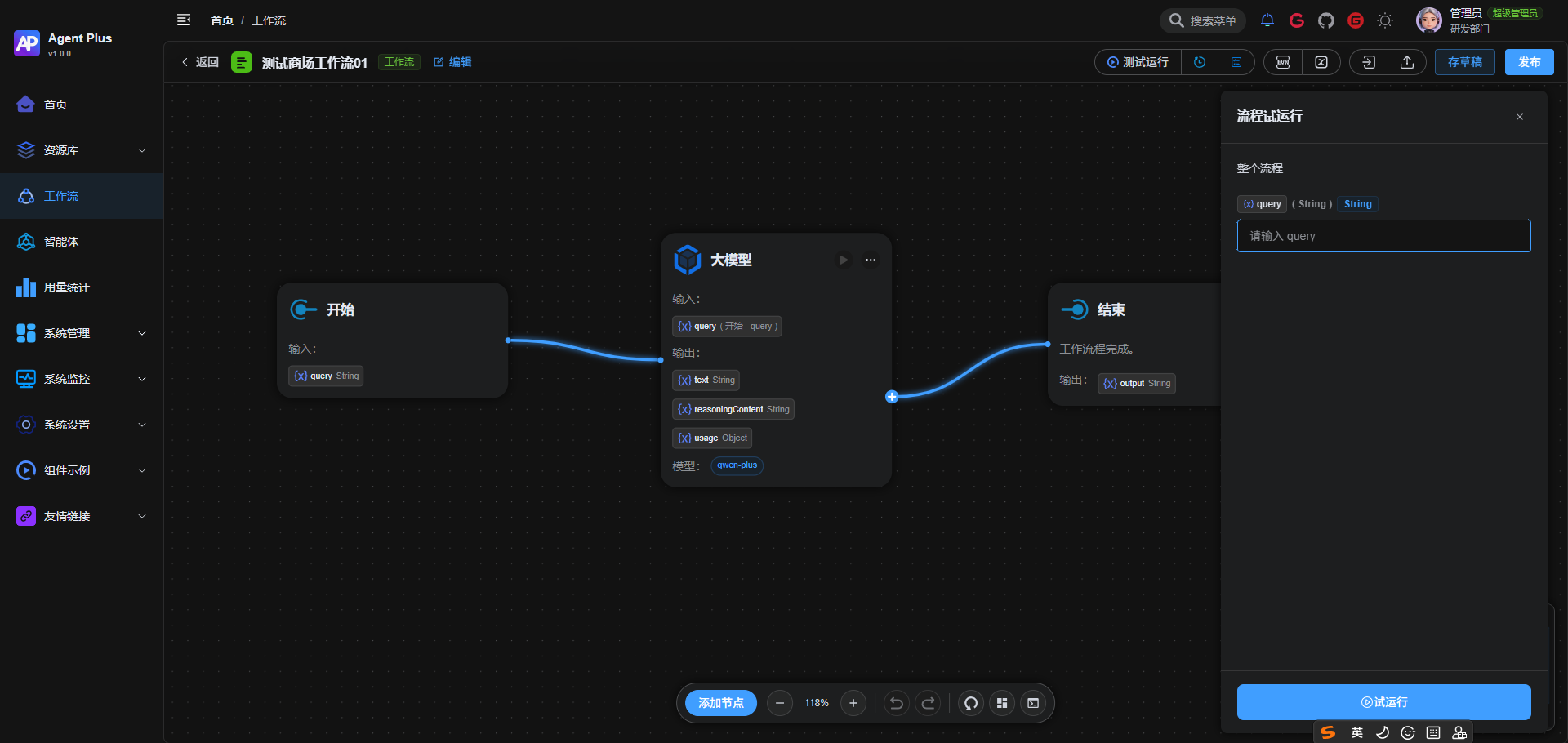

流程试运行（工作流）

• 输入参数：填写测试用的输入参数
• 执行流程：运行整个流程
• 执行日志：查看完整的执行日志
• 耗时统计：查看每个节点的执行耗时

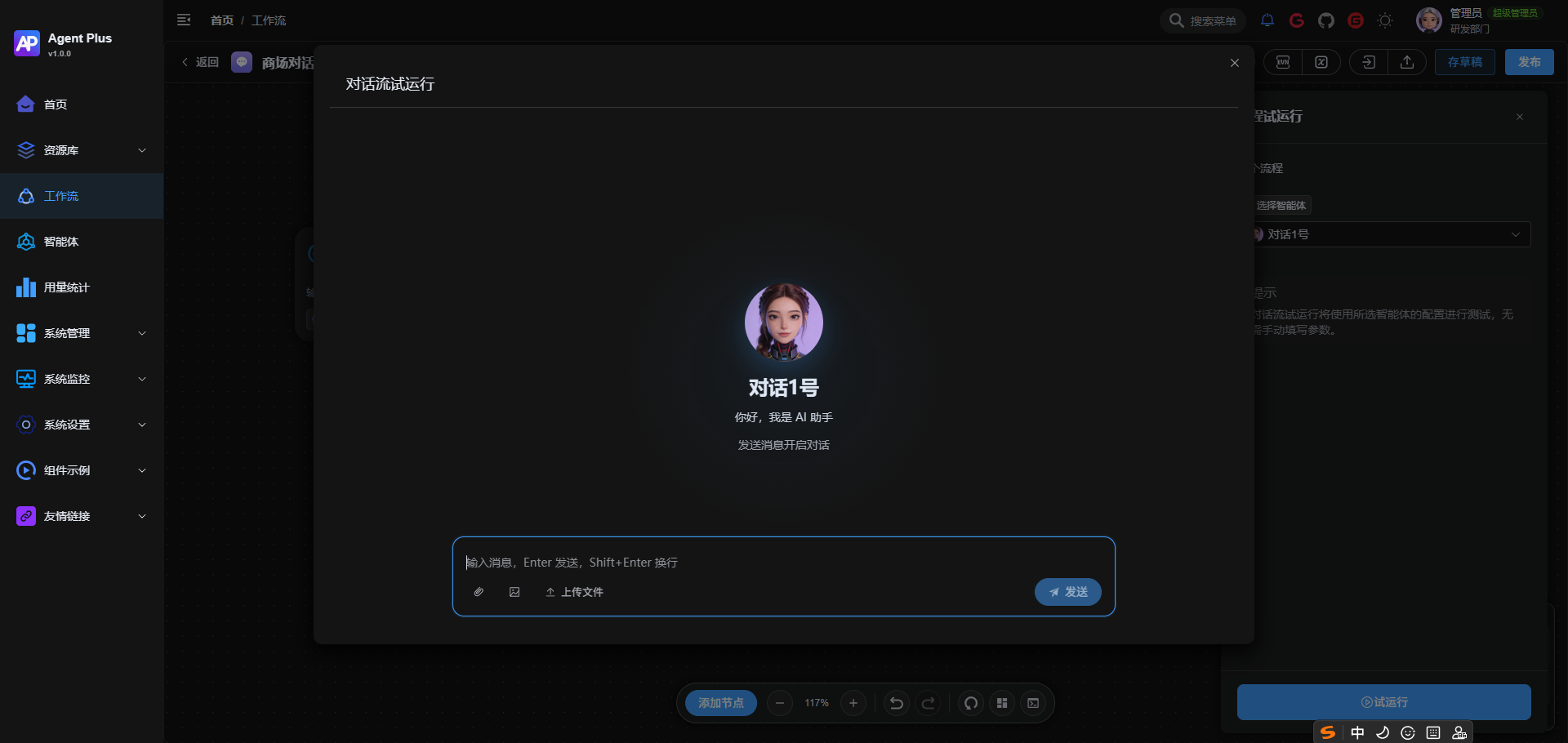

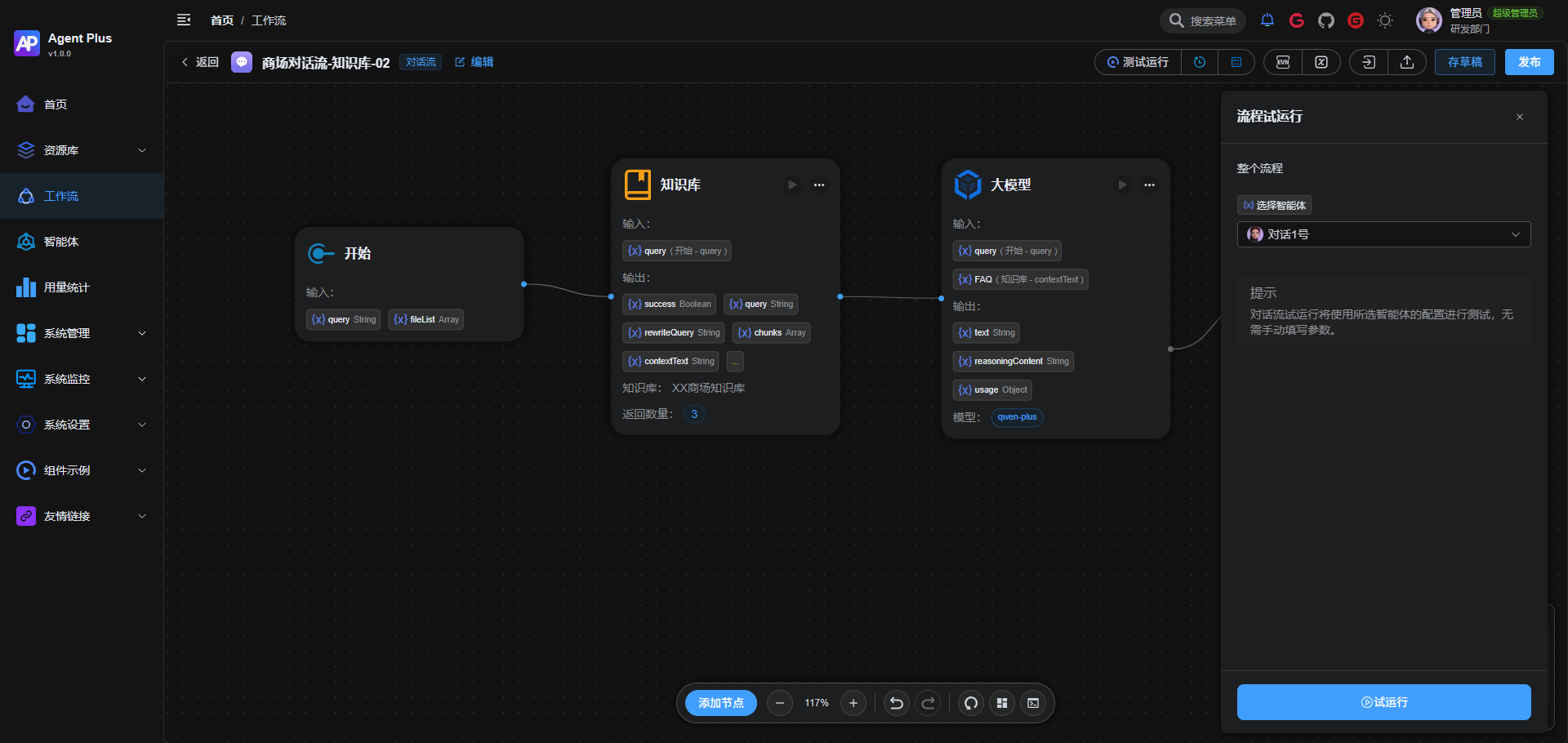

流程试运行（对话流）

• 选择智能体：选择对话流被关联的对话流类型智能体
• 执行流程：运行整个流程
• 执行日志：查看完整的执行日志
• 耗时统计：查看每个节点的执行耗时

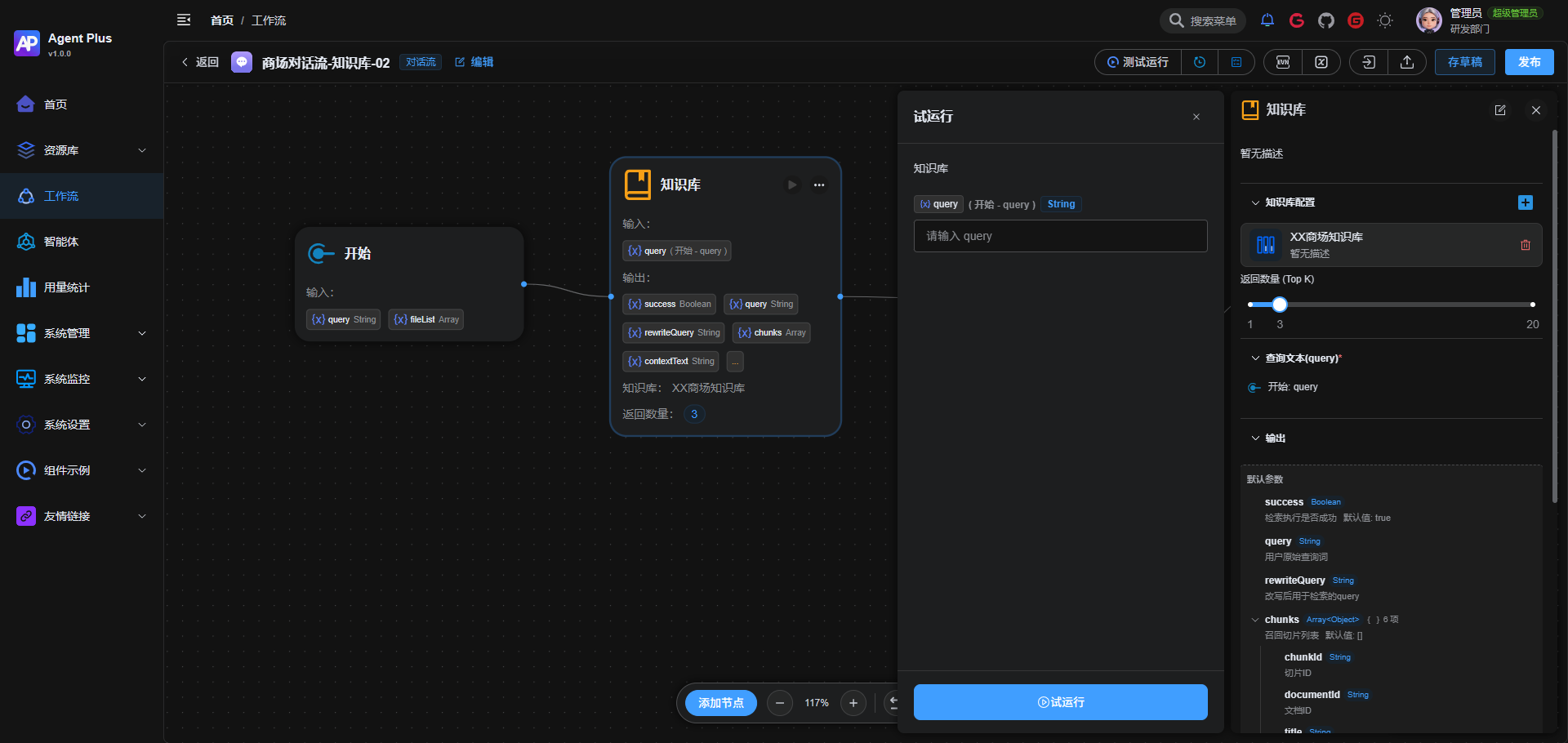

单节点测试

• 独立测试：选中单个节点单独测试
• 参数填写：直接输入测试参数
• 结果预览：查看该节点的执行结果

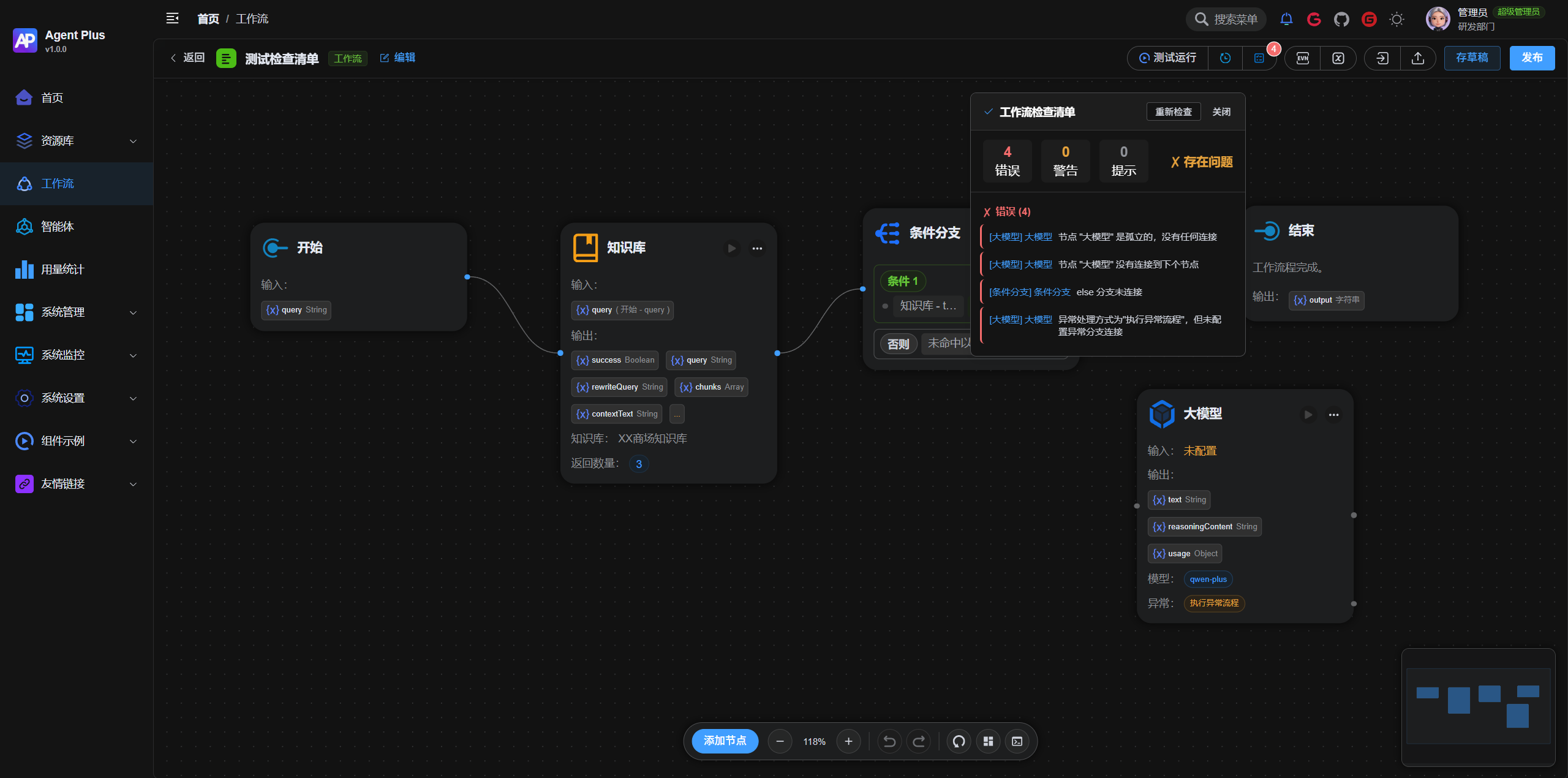

检查清单

发布前自动检查流程的完整性：

• 节点连接：检查节点是否都正确连接
• 必填参数：检查必填参数是否都已配置
• 变量引用：检查引用的变量是否存在
• 循环检测：检测流程是否存在循环

运行观测

运行历史选择

• 历史选择：查看试运行流程执行记录
• 状态筛选：按运行状态筛选（成功、失败）
• 时间筛选：按执行时间筛选
• 查看详情：下拉框选中查看某次执行的详细信息

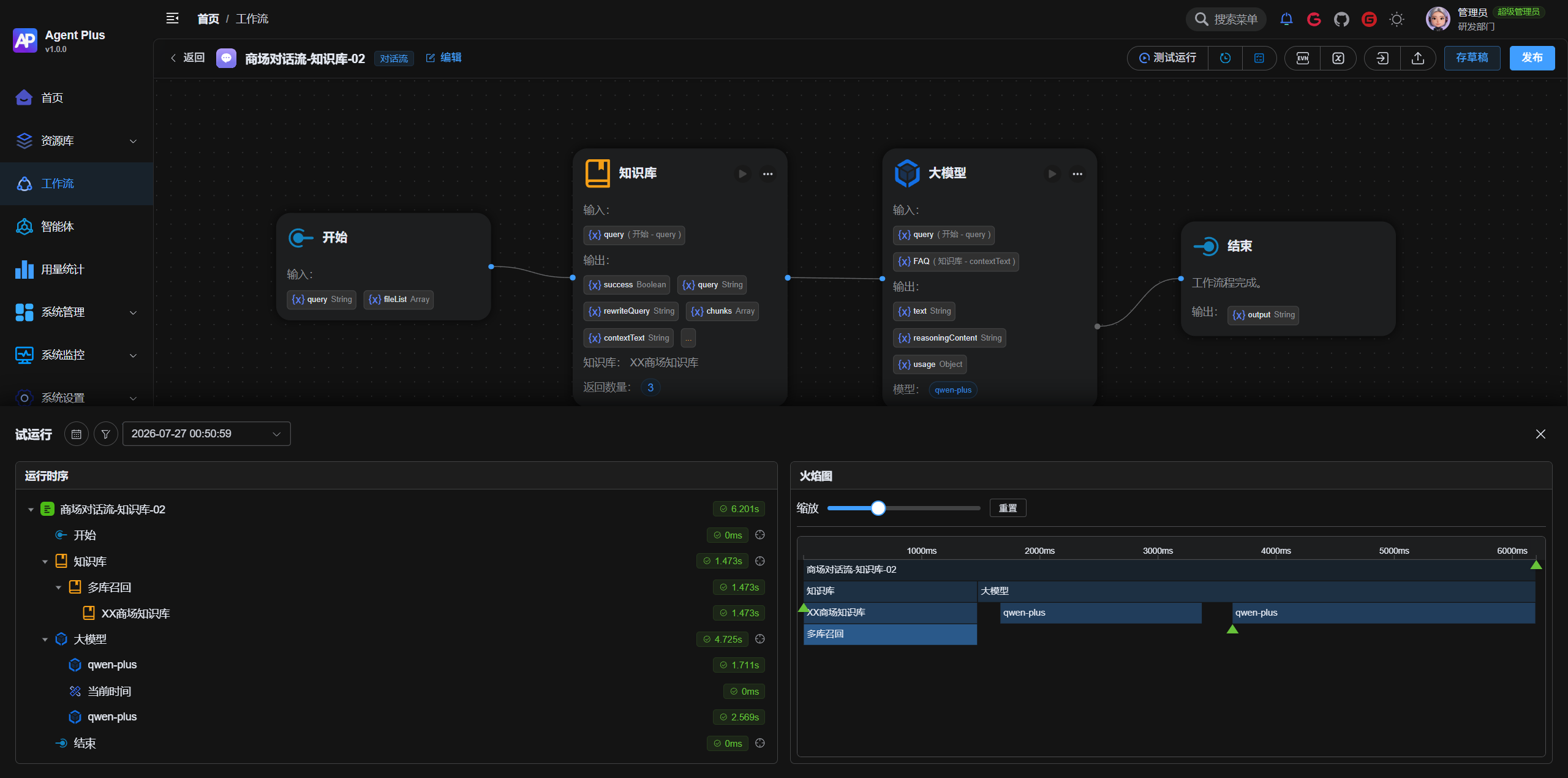

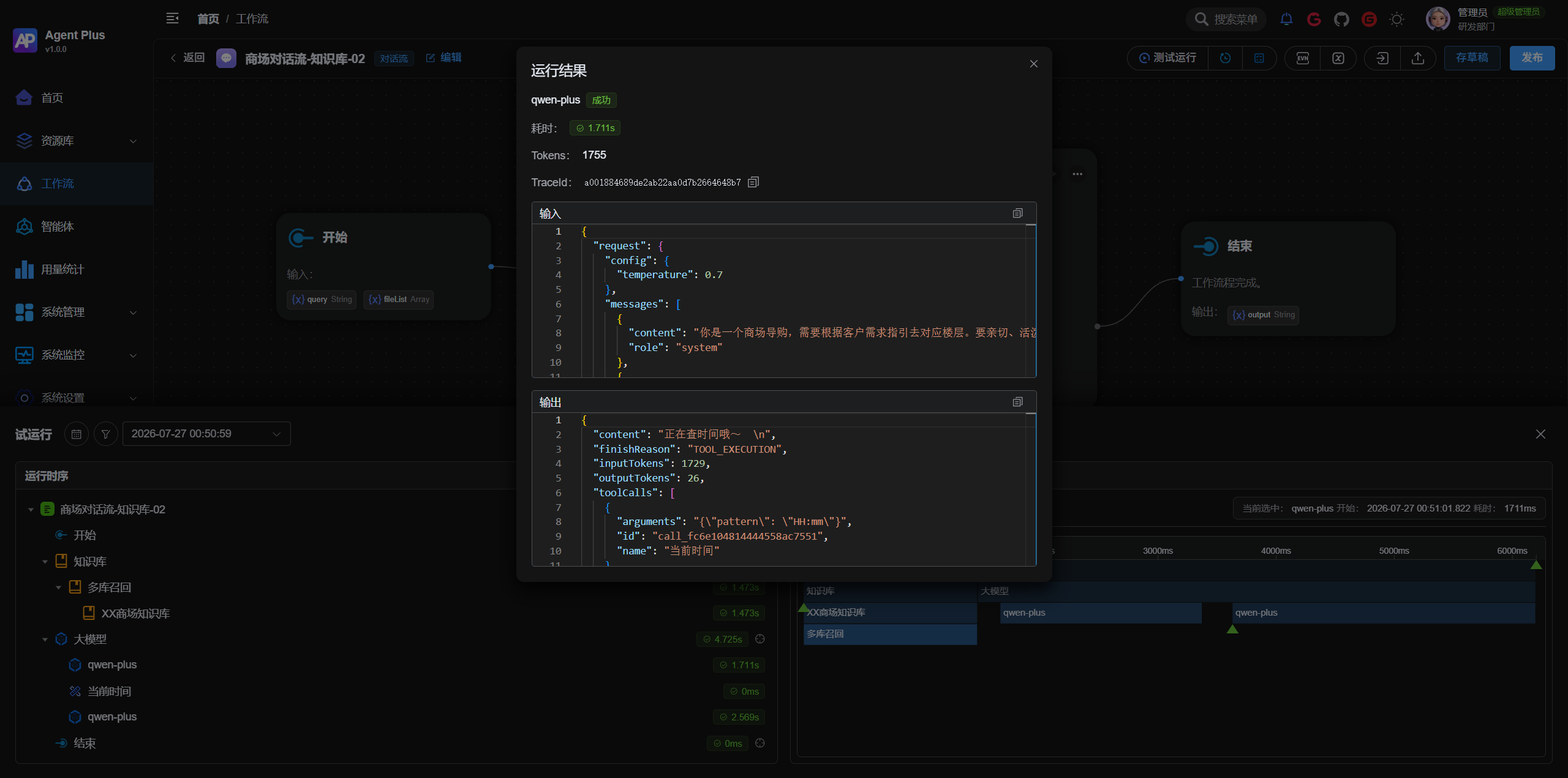

执行详情

• 流程概览：展示流程执行的整体状态
• 节点状态：每个节点的执行状态（成功/失败/跳过）
• 节点输出：查看每个节点的输出数据
• 执行日志：查看完整的执行日志
• 耗时统计：每个节点的执行耗时
• 错误信息：失败时查看详细的错误信息

观测面板

• 可视化执行：在画布上实时显示执行进度(待实现)
• 高亮节点：高亮当前正在执行的节点(待实现)
• 状态标识：用不同颜色标识节点状态
• 链路追踪：关联链路追踪数据，查看详细调用链

数据库实体

AiFlow（AI流程主表）

字段	类型	说明
id	Long	主键ID
type	Integer	类型：1-工作流Workflow，2-对话流Chatflow
name	String	流程名称
code	String	流程唯一编码
description	String	流程描述
icon	String	图标地址
status	Integer	启用状态：0-禁用，1-启用
publishStatus	Integer	发布状态：0-未发布，1-已发布
latestVersion	String	当前最新版本号（v1.0.0格式）
onlineVersion	String	线上发布版本号，空=未发布
createBy	Long	创建人ID
createTime	LocalDateTime	创建时间
updateBy	Long	最后更新人ID
updateTime	LocalDateTime	最后更新时间
deleteFlag	Integer	软删除：0-正常，1-删除

AiFlowVersion（AI流程版本画布表）

字段	类型	说明
id	Long	主键
flowId	Long	关联ai_flow主键
versionNo	String	语义化版本 v1.0.0
versionName	String	版本别名/标题
remark	String	修改备注
flowJson	String	VueFlow画布完整数据JSON(nodes/edges/viewport)
configJson	String	流程全局配置(入参、超时、重试、权限等)
publishingStatus	Integer	发布状态：0-草稿，1-已发布，2-待审核
publishingTime	LocalDateTime	发布时间
publishingBy	Long	发布人ID
createBy	Long	保存操作人
createTime	LocalDateTime	版本生成时间
updateBy	Long	更新人
updateTime	LocalDateTime	更新时间
deleteFlag	Integer	软删除

AiFlowRuntime（流程运行实例）

字段	类型	说明
id	Long	执行实例ID
flowId	Long	流程ID
flowName	String	流程名称(冗余)
versionNo	String	执行使用的语义化版本v1.0.0
traceId	String	全局追踪ID
runStatus	Integer	运行状态：0-等待，1-运行中，2-成功，3-失败，4-终止
trialFlag	Integer	是否试运行：0-正式，1-流程试运行，2-节点试运行
startTime	LocalDateTime	开始时间
endTime	LocalDateTime	结束时间
errorMsg	String	错误信息
costMs	Long	耗时毫秒
createBy	Long	触发人
createTime	LocalDateTime	创建时间
updateBy	Long	更新操作人
updateTime	LocalDateTime	更新时间
deleteFlag	Integer	软删除标记

AiFlowRuntimeNode（运行节点明细）

字段	类型	说明
id	Long	自增主键
runtimeId	Long	关联运行实例ID
nodeId	String	VueFlow节点唯一id
nodeName	String	节点名称(冗余)
nodeType	String	节点类型(Start/LLM/Knowledge/Condition/End)
runStatus	Integer	运行状态：0-未执行，1-执行中，2-成功，3-失败，4-跳过
errorStack	String	异常堆栈信息
startTime	LocalDateTime	节点开始时间
endTime	LocalDateTime	节点结束时间
costMs	Long	节点耗时(毫秒)
createBy	Long	创建人
createTime	LocalDateTime	创建时间
updateBy	Long	更新人
updateTime	LocalDateTime	更新时间
deleteFlag	Integer	软删除
